컴퓨터가 느리다? SSD 구매할때는...
지인의 전화를 받고 전화로 설명할때 SSD를 사야되는데 뭘사야 되는데 라고 질문을 하면
기존 2.5인치면 별 설명없이 용량에 맞게 싼거 하나 구매 하시라고 하면되는데...M.2 SSD는....
컴퓨터 조립을 하거나 업그레이드를 할때 요즘 필수적으로 구입하는게 SSD
당연히 CPU RAM 등이 사양이 좋으면 빠른건 맞지만
CPU 와 RAM이 좋아도 읽고 쓰는 속도가 못따라 오면 말짱도루묵 (일단 부팅이 느리다)
2.5인치 SSD가 나오기 무섭게(사실 2.5인치는 일반하드디스크와 장착도 동일하고 어렵진 않다)
솔리드 스테이트 드라이브(SSD) 라는 RAM 처럼 생긴 반도체가 SSD로 나와서 처음 나왔을땐 사실충격이였다.
근데 이놈이 2.5인치 SSD와 달리 메인보드와 맞아야 장착이 되고 인식이 된다.
눈으로 직접 보고 메인보드 모델명 확인후 최종 결정해서 구입하면 문제없는데
이게 부르는명칭이 다 달라서 정리를 하려고 합니다.
진심 판매하는 사이트 마다 달라서 헷갈립니다.
SATA M.2? M.2 NVMe SSD? M.2 pci-e? NGFF? M.2(NGFF)SSD?
예를 들면 며칠전에 판매 사이트에서 M.2관련된 부품을 보는데...
NVMe, NGFF 각 1개씩 연결시 동시에 2개 사용 가능합니다 라고 상세 설명되어 있는 부분을 봤습니다.
사실 NGFF는 최종 발표 전까지는 차세대 폼팩터(Next Generation Form Factor)의 약자인 NGFF라고도 알려져 있습니다.
그냥 M.2 = NGFF 이죠 근데 NVMe, NGFF 연결 가능하다고 하니 헷갈리는게 사실...
A/S 보냈던 메인보드 TUF B450M-PRO GAMING를 확인해보자!

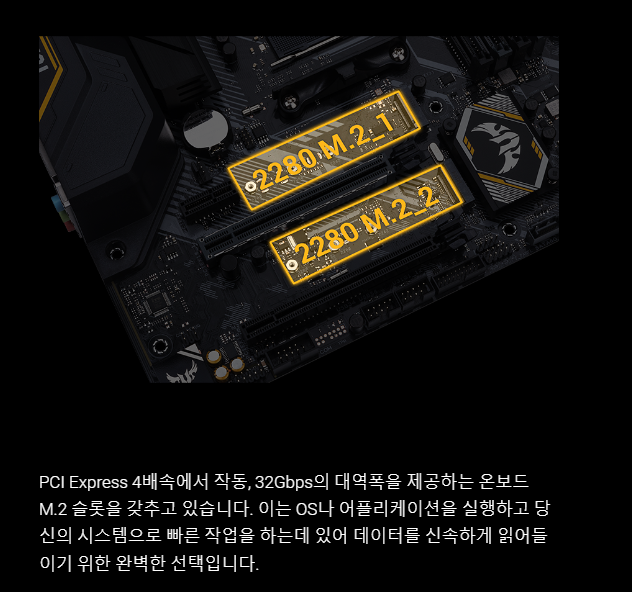

당장 메인보드지만 TUF B450M-PRO GAMING 메인보드 아수스 홈페이지 가서 사양을 확인하면
https://www.asus.com/kr/motherboards-components/motherboards/tuf-gaming/tuf-b450m-pro-gaming/
단순하게 M.2 2개를 사용할수 있다고 확인 가능합니다.
https://www.asus.com/kr/motherboards-components/motherboards/tuf-gaming/tuf-b450m-pro-gaming/techspec/

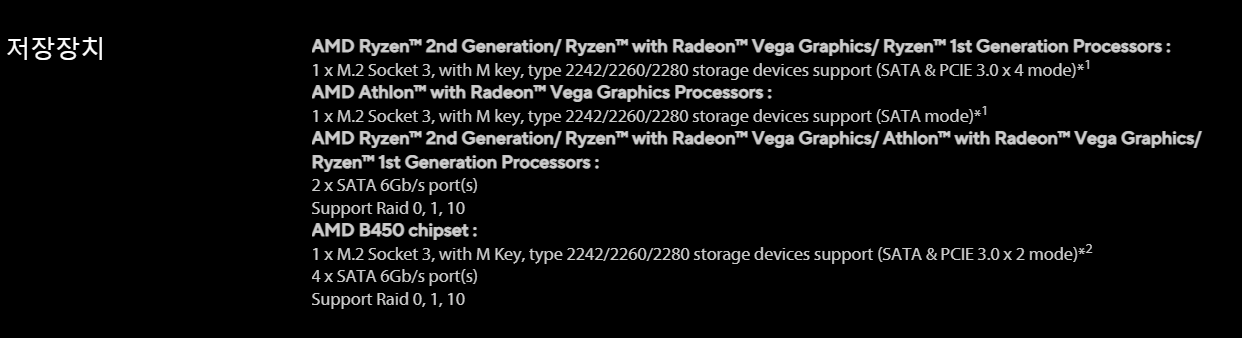

저장장치를 보면 아래와 같이 지원한다고 나와 있다.
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)*1
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (SATA mode)*1
1 x M.2 Socket 3, with M Key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 2 mode)*2
4 x SATA 6Gb/s port(s)
Support Raid 0, 1, 10
메인보드 사양에 나온것만 보고 설명을 해드리겠습니다
M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)*1
- M.2 Socket 3 이란??
M.2 Socket은 3가지로 나눌수가 있습니다.
M.2 Socket 1 = Wi-Fi, Bluetooth®, NFC 및 WI Gig용으로 분류
M.2 Socket 2 = WWAN(Wireless Wide Area Network),SSD(캐싱)및 GNSS(Global Navigation Satellite System)용으로 분류
M.2 Socket 3 = SSD(SATA 및 PCIe 모두 최대 x4 성능)용으로 분류되고 즉 우리가 찾는 저장용이죠~
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)*1

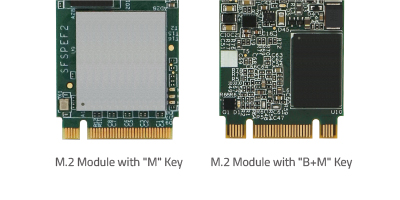

- with M key 이란?
소켓의 종류입니다.
M.2 소켓은 아래와 같이 3가지 종류 입니다.
M KEY Edge Connector
B KEY Edge Connector
B+M KEY Edge Connector
이렇게 세가지 종류가 있습니다.
Edge Connector 즉 메인보드에 장착되는 엣지종류 인데 아래 언급할거지만 이놈도 중요합니다.
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)*1

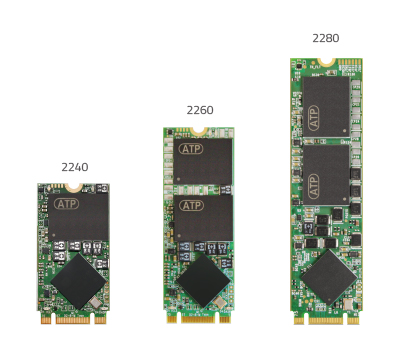

- type 2242/2260/2280 storage devices support
한마디로 길이(사이즈) 입니다.
22 x 42 = 2242
22 x 60 = 2260
22 x 80 = 2280
(폭 x 길이), 단위mm
1 x M.2 Socket 3, with M key, type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 x 4 mode)*1
- (SATA & PCIE 3.0 x 4 mode)
이게 가장 헷갈립니다.
SATA도 지원 가능하고 NVMe(PCIe3.0x4) 도 지원 가능하니 둘다 지원하니
시중에 나와 있는거 둘중 아무거나 사용해도 되겠다 싶어서 사면 멘붕 옵니다...
일반 메인보드에서 사이즈 소켓3 저장용은 그냥 당연한거지만
Edge Connector 에서 차이가 납니다.
B+M KEY Edge Connector 과 M KEY Edge Connector
https://prod.danawa.com/list/?cate=112760&15main_11_02

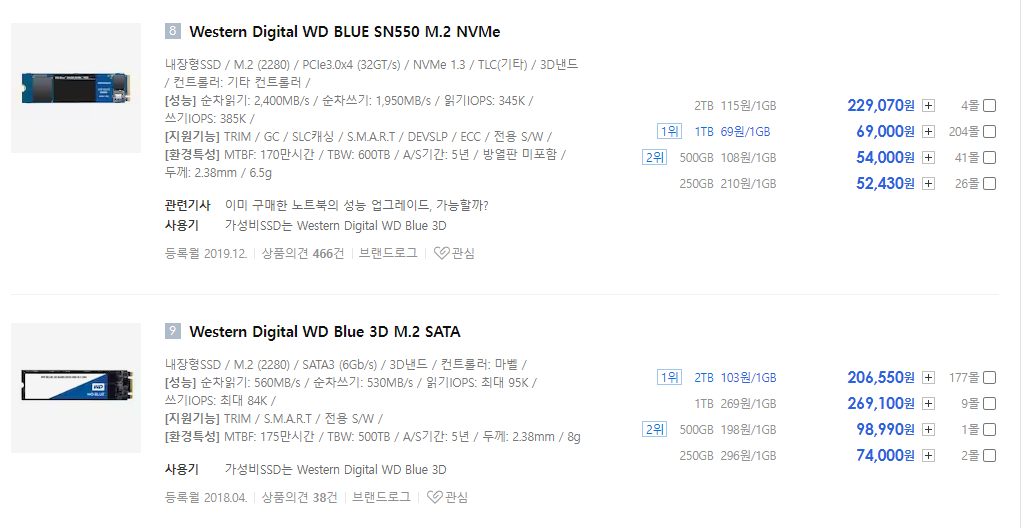

다나와검색에서도 M.2 (2280) 체크하면 저렇게 두개가 비교 되기 마련인데..
SSD : 다나와 가격비교
컴퓨터/노트북/조립PC>PC주요부품>SSD 가격비교 리스트 입니다. 다나와의 가격비교 서비스로 한눈에 비교하고 저렴하게 구매하세요.
prod.danawa.com
분명히 NVMe(PCIe3.0x4) 와 M.2 SATA
해당메인보드 모델에서도 (SATA & PCIE 3.0 x 4 mode) 둘다 지원이 된다고 나와 있는데...
자세히 보면 메인보드에 장착 해야되는 Edge Connector가 확실하게 차이가 납니다.
메인보드 공식 홈페이지 사양에 보시면 with M key 라고 했죠 M key 타입 M.2 SATA 가 있는지 의문입니다..

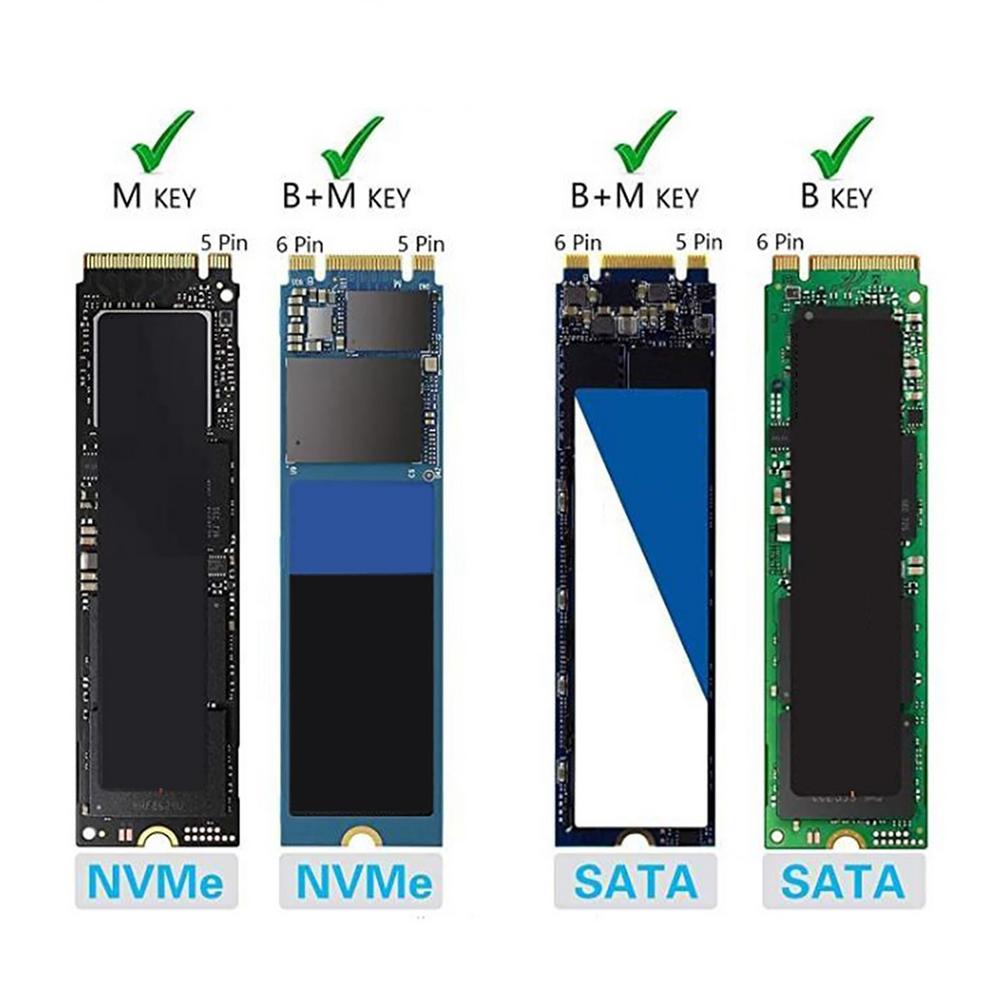

소켓을 검색하는 도중에 알리익스프레스에서도
M.2 NVme 타입에는 M KEY타입과 B+M KEY타입
M.2 SATA 타입에는 B+M KEY타입 B KEY타입이 있는데 M KEY타입은 도대체 어디에.........
아무튼 소켓은 이렇게 잘 체크하고 구입하셔야 되고 각 메인보드에 또다른 이슈가 있습니다.
이 또한 잘 체크하셔야 됩니다.

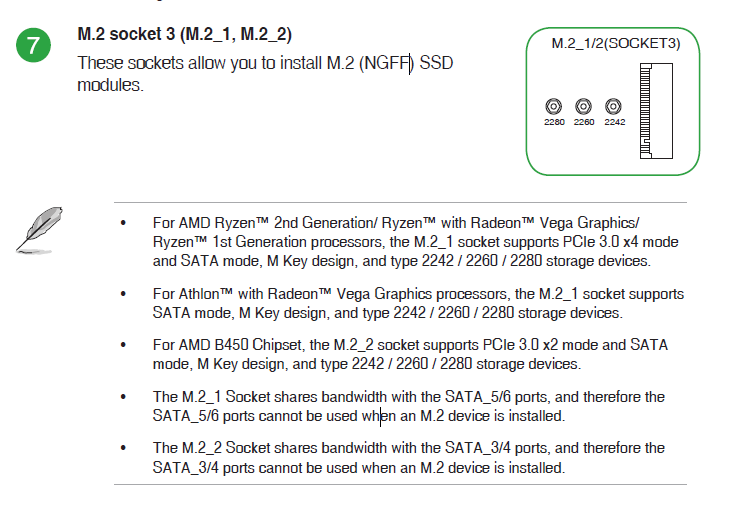

M.2 를 사용시 기존 SATA케이블 포트(port)를 사용할수가 없다?

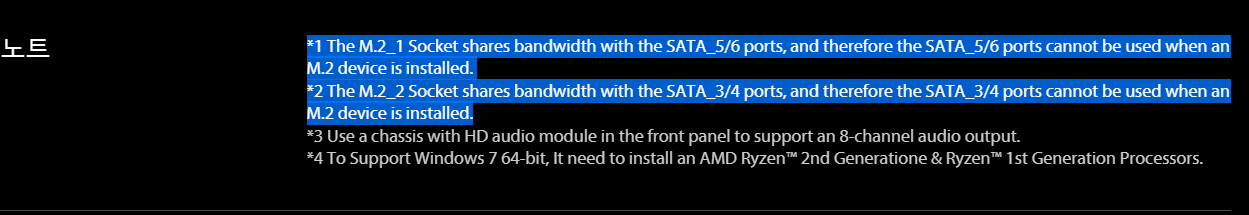

The M.2_1 Socket shares bandwindwidth with SATA_5/6 ports, and therefore the SATA_5/6 ports cannot be used when an M.2 device is installed.
M.2_1 소켓은 SATA_5/6 포트와 대역폭을 공유하므로 M.2 장치를 설치할 때 SATA_5/6 포트를 사용할 수 없습니다.
The M.2_2 Socket shares bandwindwidth with SATA_3/4 ports, and therefore the SATA_3/4 ports cannot be used when an M.2 device is installed.
M.2_2 소켓은 SATA_3/4 포트와 대역폭을 공유하므로 M.2 장치를 설치할 때 SATA_3/4 포트를 사용할 수 없습니다.
정리하면
첫번째 M.2_1 소켓사용하면 일반 SATA포트 5번 6번사용불가능하고
두번째 M.2_2 소켓사용하면 일반 SATA포트 3번 4번사용불가능하다고 합니다.
그럼 M.2 두개를 사용하면 일반 SATA포트는 1번과 2번만 사용 가능 하다는.....ㅎㄷㄷ
많은 메인보드가 저렇게 M.2와 기존 SATA 포트 대역폭 공유로 인해 사용할수 없는게 있으니 확인 하시고 구매하시고
일반 SATA포트도 더 사용하고 싶고 M.2 소켓을 잘못 보고 구매했는데 반품도 불가능하고
구형 메인보드를 사용하는데 M.2를 사용하고 싶다는 분들은

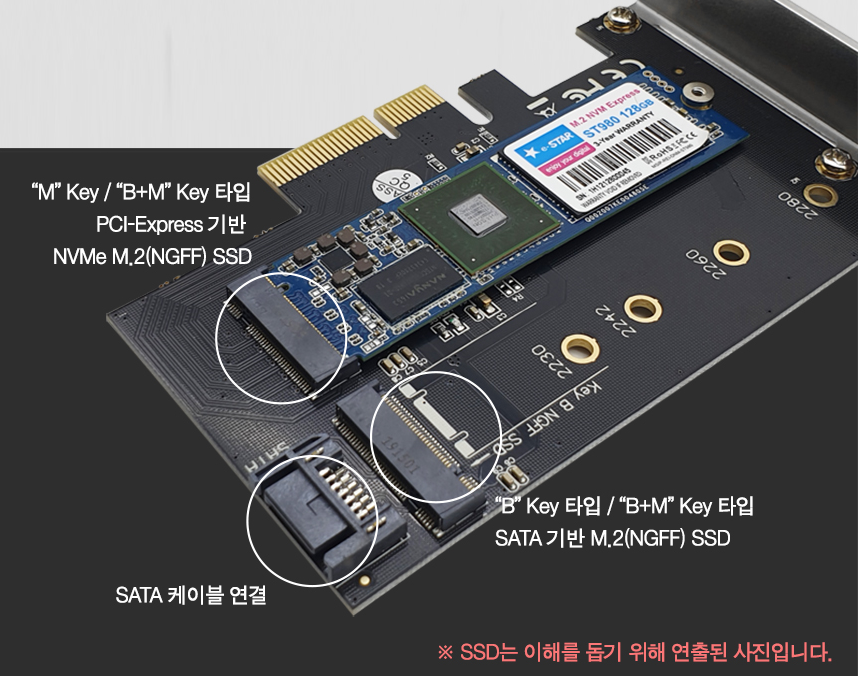

SATA확장카드 즉 PCI-Express 슬롯에 M.2를 장착해서 사용 가능 하니 참고하세요~~
pci to m.2 같은 검색어로 검색하시면....
참고용 제품은
여기엔 확실하게 명시가 되어 있습니다
M KEY 인지 B+M KEY인지
저기에 M.2 제품을 장착하고 PCI-Express 슬롯 에 꼽아서 사용할수가 있네요
출처 : 컴퓨존
http://www.compuzone.co.kr/product/product_detail.htm?ProductNo=662007&BigDivNo=12&MediumDivNo=1061&DivNo=2197
참고한 사이트 링크
https://www.kingston.com/kr/blog/pc-performance/two-types-m2-vs-ssd
M.2 SSD의 2가지 유형: SATA 및 NVMe - Kingston Technology
M.2 SSD의 두 가지 유형은 다음과 같습니다. SATA 및 NVMe. SATA는 하드 드라이브를 주변에 설계되어 구형 인터페이스를 사용하는 반면 NVMe는 플래시 메모리용으로 설계되었습니다.
www.kingston.com
https://www.atpinc.com/blog/what-is-m.2-M-B-BM-key-socket-3
What is M.2? Keys and Sockets Explained
An M.2 SSD is “keyed” to prevent insertion of a card connector (male) to an incompatible socket (female) on the host. The M.2 specification identifies 12 key IDs on the module card and socket interface but M.2 SSDs typically use three common keys: B, M
www.atpinc.com
최종 정리 하자면 M.2 SSD를 구매시
첫번째, 길이(대부분 2280이라서..)
두번째, Edge Connector (M KEY 인지 B+M KEY인지)
세번째, SATA mode 지원하는지 혹은 PCIE 3.0 x 4 mode지원하는지
[M.2 SSD SATA = SATA mode | M.2 SSD PCIE = NVme mode]
네번째, 메인보드에 M.2 SSD 장착시 기존 SATA포트가 대역폭 공유로 인해 사용 불가는 아닌지
이렇게만 체크하시면 될 것 같습니다.
아 NVme mode가 당연히 훨씬 더 빠릅니다.
단순하게 상단 다나와 두개 모델만 봐도
M.2 SSD NVme mode - 순차읽기 : 2,400MB/s , 순차쓰기 : 1,950MB/s
M.2 SSD SATA mode - 순차읽기 : 560MB/s , 순차쓰기 : 530MB/s
